Referenz
EZA-Regler mit Schutztechnik für Traditionshersteller von Feinkost
Popp Feinkost GmbH
Am Standort Kaltenkirchen integrierte Popp Feinkost drei Photovoltaikanlagen mit insgesamt 1,7 MWp in das bestehende werksinterne Mittelspannungsnetz mit einem 800-kW-Blockheizkraftwerk. energielenker solutions übernahm die technische Konzeption und Inbetriebnahme der Schutz- und Regelungstechnik sowie der Kommunikationsinfrastruktur.
24568 Kaltenkirchen
2025 bis 2026
EZA-Regler, PAV,E-Regelung und Schutz
Ausgangssituation
Das Werksgelände von Popp Feinkost verfügt über ein eigenes, mehrere Kilometer langes Mittelspannungsnetz mit mehreren Transformatoren und Verbrauchsschwerpunkten. Bereits vorhanden war ein Blockheizkraftwerk mit 800 kW elektrischer Leistung. Zur Steigerung der Eigenversorgung wurde die Erzeugungslandschaft um drei Photovoltaikanlagen mit insgesamt 1,7 MWp erweitert. Die Anlagen sollten in das bestehende Mittelspannungsnetz integriert werden, ohne die am Netzanschlusspunkt zulässige Einspeiseleistung zu überschreiten. Aufgrund eines bestehenden Netzengpasses durften weiterhin maximal 800 kW in das öffentliche Netz eingespeist werden. Gleichzeitig mussten die Anforderungen der VDE-AR-N 4110 sowie die Vorgaben von Schleswig-Holstein Netz beziehungsweise den Stadtwerken Kaltenkirchen erfüllt werden.
EZA-Regler als Lösung
Für die regelkonforme Integration aller Erzeugungsanlagen realisierte energielenker solutions eine abgestimmte Kombination aus Fernwirktechnik, EZA-Regler und Schutzsystemen gemäß VDE-AR-N 4110. Der EZA-Regler führt das BHKW und die drei Photovoltaikanlagen am gemeinsamen Netzanschlusspunkt zusammen.
Eine dynamische PAV,E-Regelung überwacht die aktuelle Einspeisung kontinuierlich. Sie berücksichtigt die jeweilige BHKW-Erzeugung und passt die verfügbare PV-Leistung in Echtzeit so an, dass die vereinbarte Einspeisegrenze von 800 kW eingehalten wird.
Als unabhängige Rückfallebene wurde eine separate PAV,E-Schutzfunktion auf Basis eines ZIEHL EFR4002IP umgesetzt. Bei einer unzulässigen Überschreitung kann die Schutzfunktion unabhängig von der Regelung eingreifen und die Erzeugungsleistung sicher begrenzen beziehungsweise abschalten.
Eingesetzte Produkte

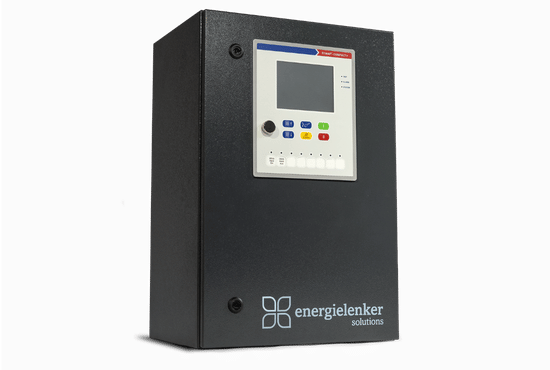

EZA-Regler mit Entkupplungsschutz-Technik
Für Mittel- und Hochspannungs-Erzeugungsanlagen liefern wir ein kompaktes System aus EZA-Regler und zertifiziertem Schutzgerät zur Netzentkupplung – passend ausgelegt nach VDE-AR-N 4110/4120, auch bei Anlagenerweiterungen.
Zum EZA-ReglerFernwirk- und Kommunikationstechnik
Der übergeordnete Entkupplungsschutz wurde über eine Lichtwellenleiter-Kommunikation auf alle Erzeugungseinheiten übertragen. Die Kommunikation der Schutzfunktionen erfolgt über IEC 61850 GOOSE und ermöglicht den schnellen, gezielten Austausch von Schutzsignalen im werksinternen Mittelspannungsnetz.
Darüber hinaus band energielenker solutions alle Photovoltaikanlagen an die Direktvermarktung an. Das vorhandene Energiemanagementsystem wurde über Modbus RTU integriert; eine konsequente Systemtrennung sorgt dabei für eine sichere Kommunikation zwischen den beteiligten Systemen.
Die abgestimmte Wirk- und Blindleistungsregelung unterstützt einen netzkonformen Betrieb und optimiert den Verschiebungsfaktor am Netzanschlusspunkt auf einen cos (φ) nahe 1.
Ergebnisse und Nutzen
- Integration von 1,7 MWp PV-Leistung in ein bestehendes Mittelspannungsnetz
- Gemeinsame Regelung des 800-kW-BHKW und der drei Photovoltaikanlagen
- Umsetzung von PAV,E-Regelung und PAV,E-Überwachung
- Anbindung aller PV-Anlagen an die Direktvermarktung
- Regelkonforme Einbindung von PV-Anlage gemäß VDE-AR-N 4110
- Sichere Integration in das bestehende Energiemanagementsystem
- Optimierte Blindleistungsregelung mit einem cos (φ) nahe 1
Technische Eckdaten
- Netzbetreiber
- Schleswig-Holstein Netz AG / Stadtwerke Kaltenkirchen
- Installierte PV-Leistung
- 1,7 MWp
- Vorhandenes BHKW
- 800 kW elektrische Leistung
- Schutzkommunikation
- LWL und IEC 61850 GOOSE
- VDE-AR-Norm
- 4110 (Mittelspannungsrichtlinie)
- Besonderheit
- Dynamische PAV,E-Regelung mit zusätzlicher PAV,E-Überwachung und gemeinsamer Regelung von BHKW und PV-Anlagen
FAZIT
Das Projekt bei Popp Feinkost zeigt, wie sich eine hohe Eigenversorgung, Netzkonformität und Versorgungssicherheit auch unter einem bestehenden Netzengpass erfolgreich verbinden lassen. Durch die Kombination aus EZA-Regler, Schutztechnik, Fernwirksystemen und intelligenter Einspeiseregelung integrierte energielenker solutions 1,7 MWp Photovoltaik gemeinsam mit dem vorhandenen 800-kW-BHKW in die werksinterne Energieinfrastruktur.
Die dynamische PAV,E-Regelung nutzt den verfügbaren Einspeisespielraum und hält die Grenze von 800 kW am Netzanschlusspunkt zuverlässig ein. Die unabhängige Schutzfunktion, die sichere Kommunikationsarchitektur sowie die Einbindung von Direktvermarktung und Energiemanagementsystem schaffen eine zukunftssichere Grundlage für eine höhere Eigenversorgung am Standort.
